无功补偿控制器怎么选电压等级匹配？

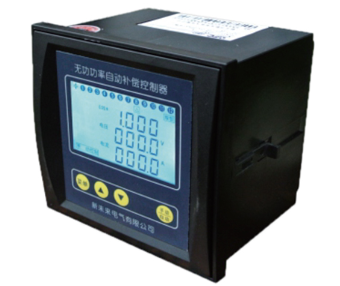

无功补偿控制器的电压等级匹配，是决定无功补偿装置能否准确投切、稳定运行的核心前提，选错等级轻则补偿精度失效、功率因数不达标，重则诱发电容谐振、设备烧毁等安全事故。具体匹配逻辑需结合电网电压等级、采样方式、系统波动等因素确定，核心原则是“采样电压与系统对应电压层级匹配，兼顾工作电压余量”。

首先，需明确核心区分场景：低压配电系统（380V级）与中高压配电系统（10kV、35kV等）的匹配逻辑完全不同。对于低压380V系统，无功补偿装置多集成在低压配电柜中，控制器的电压采样直接取自母线相电压（A相对中性线为220V），因此控制器的采样量程需匹配220V层级。常见误区是盲目选高压等级控制器，若误选380V量程的控制器，采样220V电压时灵敏度不足，会导致系统电压波动（如降至200V以下）时，控制器无法准确识别电压变化，无法正常投切电容，引发补偿不足或过补偿。反之，若低压控制器选220V量程，也需预留10%左右的余量（覆盖电网±7%~10%的电压波动），避免因电压突升触发采样报错。

对于中高压系统（如10kV、35kV级），无功补偿控制器无法直接对接一次高压母线，需通过电压互感器（PT）转换为二次侧标准电压，因此控制器的电压等级必须匹配PT二次侧电压，而非一次母线电压。以常见的10kV系统为例，PT二次侧额定电压为100V，因此控制器必须选用100V量程的电压采样模块，若误选220V级控制器，不仅无法正确采集信号，还可能因耐压不足烧毁控制器；若选更高等级的高压控制器，其低压采样电路会因处理小信号失效，导致补偿逻辑混乱。

其次，需区分控制器的“采样电压等级”与“自身工作电压等级”，二者并非强制匹配。例如，低压控制器的工作电源可取自配电柜的AC220V辅助电源，无需与采样的母线电压完全一致；中高压控制器若采用独立工作电源，只要采样模块适配PT二次100V即可，无需额外匹配工作电压等级。但需注意，部分集成式控制器的工作电压与采样共用回路，此类控制器必须同时满足工作电压与采样电压的匹配要求，选购时需核对说明书参数。

另外，匹配时需额外考虑特殊场景：如多电压层级混合的低压车间，若补偿装置针对多条380V母线，需为每条母线匹配对应采样电压的控制器，不能跨母线混用；若涉及谐波污染严重的场景，控制器电压量程需预留更大余量，避免谐波导致的电压畸变影响采样度。

总之，无功补偿控制器的电压等级匹配，本质是“按需适配采样信号层级”，需先明确系统电压等级与采样方式，再对应选择控制器的电压参数，兼顾余量设计，才能保障补偿装置的稳定可靠运行，满足电网对功率因数的要求。
