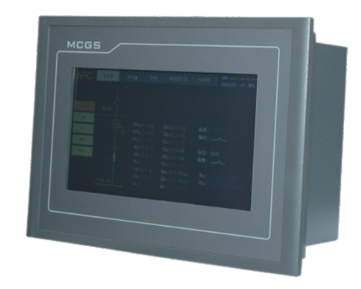

在工业电气系统中，无功补偿控制器与变频器的协同运行是提升能效、稳定电压的关键。然而，两者配合使用时若操作不当，可能引发谐波放大、设备损坏甚至系统崩溃。本文从技术原理与实际案例出发，梳理四大核心注意事项，助您实现安全高效的电力管理。

一、抑制谐波干扰：避免“共振陷阱”

变频器通过整流-逆变环节将工频电转换为可调频率电能，但这一过程会产生大量谐波，而无功补偿电容器与电网感抗可能形成LC谐振回路，导致谐波电流放大数倍。

解决方案：

1. 前置滤波装置：在变频器输入侧加装交流电抗器或谐波滤波器，抑制谐波注入电网。

2. 电容器选型：采用抗谐波电容器，或串联7%电抗率的电抗器，将谐振频率偏离主要谐波频率。

3. 动态监测：通过功率分析仪实时监测谐波畸变率，若超过5%需立即调整补偿策略。

二、优化启动策略：规避电压跌落

多台变频器同时启动时，整流环节会瞬间抽取大量无功功率，导致电网电压骤降。

操作要点：

1. 软启动模式：设置变频器启动频率从0Hz逐步升至额定值，延长启动时间至10-30秒。

2. 分时控制：通过PLC编程实现变频器间隔3-5秒依次启动，避免无功冲击叠加。

3. 动态补偿：选用支持无功功率控制的控制器，实时跟踪负载变化并快速补偿。

三、禁止输出端并联电容：防止逆变管损坏

变频器输出端为PWM脉冲调制波，若在此处并联电容器，会导致逆变管在导通/关断瞬间承受额外充电电流。

硬性规则：

1. 补偿位置：无功补偿装置必须安装在变频器输入侧或电网总进线处，严禁连接至输出端。

2. 隔离措施：若需在电机侧补偿，应采用变频电机或专用滤波器，避免电容直接接入。

四、参数协同配置：实现精准补偿

无功补偿控制器与变频器的参数需匹配，否则可能引发过补或欠补。通过调整控制器目标值至0.95，并设置10秒投切延时，问题得以解决。

配置建议：

1. 功率因数设定：根据负载特性设定合理值，避免过高导致过补。

2. 投切策略：采用循环投切模式均衡电容器寿命，设置5-10秒延时防止振荡。

3. 保护阈值：配置过压、欠压、谐波闭锁等保护功能，确保异常时自动退出补偿。

结语

无功补偿控制器与变频器的协同需兼顾谐波治理、启动策略、安装位置与参数配置四大维度。通过科学选型、动态监测与精准控制，可实现节能降耗与设备安全的双重目标。实际运行中，建议每季度进行一次谐波检测与电容状态评估，及时调整补偿方案，确保系统长期稳定运行。
